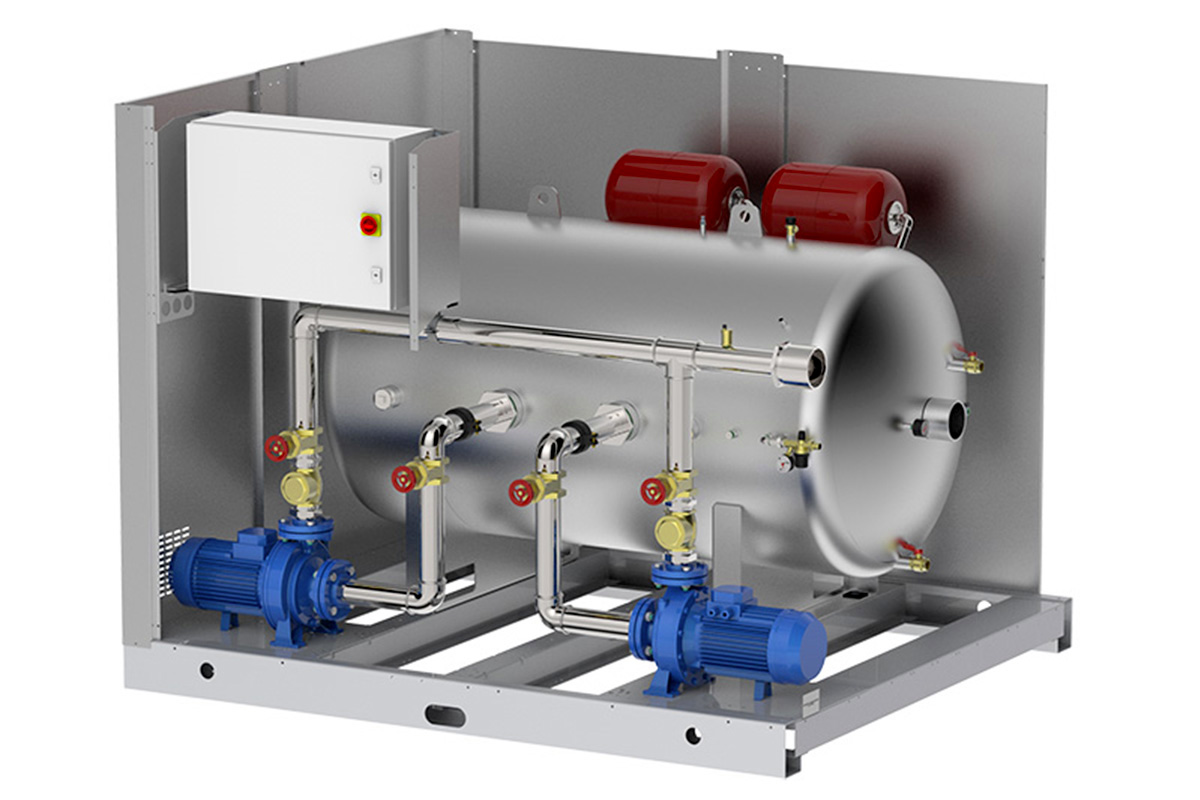

HPT-Module

Hydraulikanlagen zur Kaltwasserspeicherung

HPT-Module sind Hydraulikanlagen mit Kaltwasserspeicher, die zur Reduzierung der Rüstzeiten von Klima- und Kälteanlagen dienen. Sie können mit allen Arten von Wasser-Kältemaschinen eingesetzt werden.

Durch unsere breite Auswahl an Pumpen-Speicherkombinationen können wir jede Anforderung der Anlagenplanung erfüllen. Es sind viele Ausführungen mit Einfach- oder Doppelpumpe erhältlich. Beide können mit Kaltwasserspeichern von 100 bis 2500 l kombiniert werden.

HPT-Module sind in 3 verschiedenen Layouts erhältlich, je nach der Aufstellung der HPT-Gruppe, der Kältemaschine und der Anlage. Alle Standard-HPT-Module haben Layout 1. Auf Wunsch sind sie auch mit Layout 2 und Layout 3 lieferbar.

MERKMALE

Fassungsvermögen

Von 100 bis 2500 l

Durchflussmenge

Von 1 bis 230 m3/h

Pumpensteuerung

ON/OFF oder Inverter

Standardausführung

Einfach- oder Doppelpumpe

Stromversorgung

Dreiphasig 400 Volt

Aufstellung des Speichers

stehend/liegend



LAYOUT

Wir bieten drei verschiedene HPT-Modul-Ausführungen: Standard und auf Anfrage. Dadurch sind wir in der Lage, unterschiedliche Bedürfnisse zu erfüllen.



LayoutBeschreibungAusführung
Layout 1Das Hydraulikmodul, die Kältemaschine und die Anlage sind in Reihe geschaltet, sodass der Wasserdurchfluss in der gesamten Anlage konstant bleibt.Standard
Layout 2Das Hydraulikmodul erzeugt mit der Kältemaschine den Primärkreislauf und mit der Anlage den Sekundärkreislauf. Auf diese Weise werden zwei Kreisläufe mit unabhängigem Durchfluss gewonnen.Auf Anfrage
Layout 3Das Hydraulikmodul erzeugt mit der Kältemaschine den Primärkreislauf und mit der Anlage den unabhängigen Sekundärkreislauf. Auf diese Weise werden zwei Kreisläufe mit unabhängigem Durchfluss gewonnen.Auf Anfrage



Layout 1

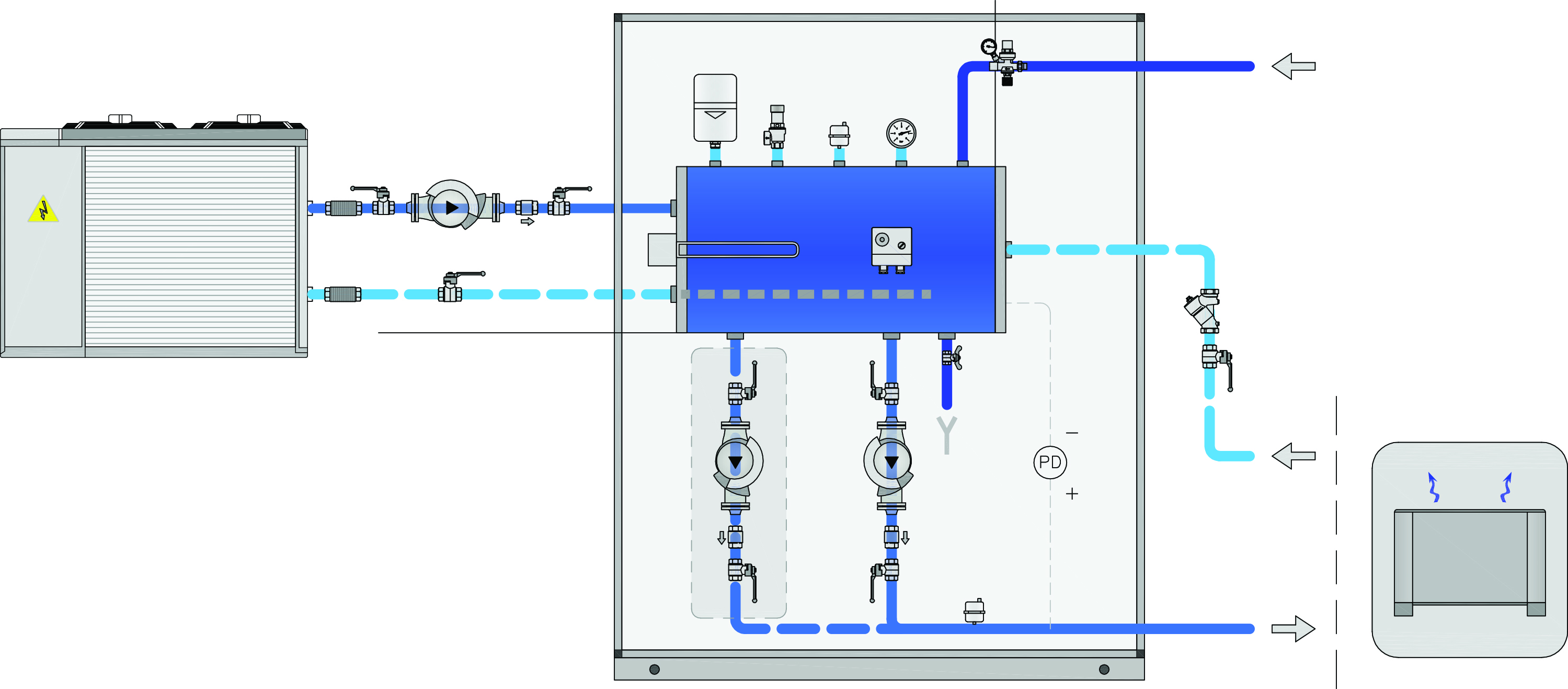

Layout 2

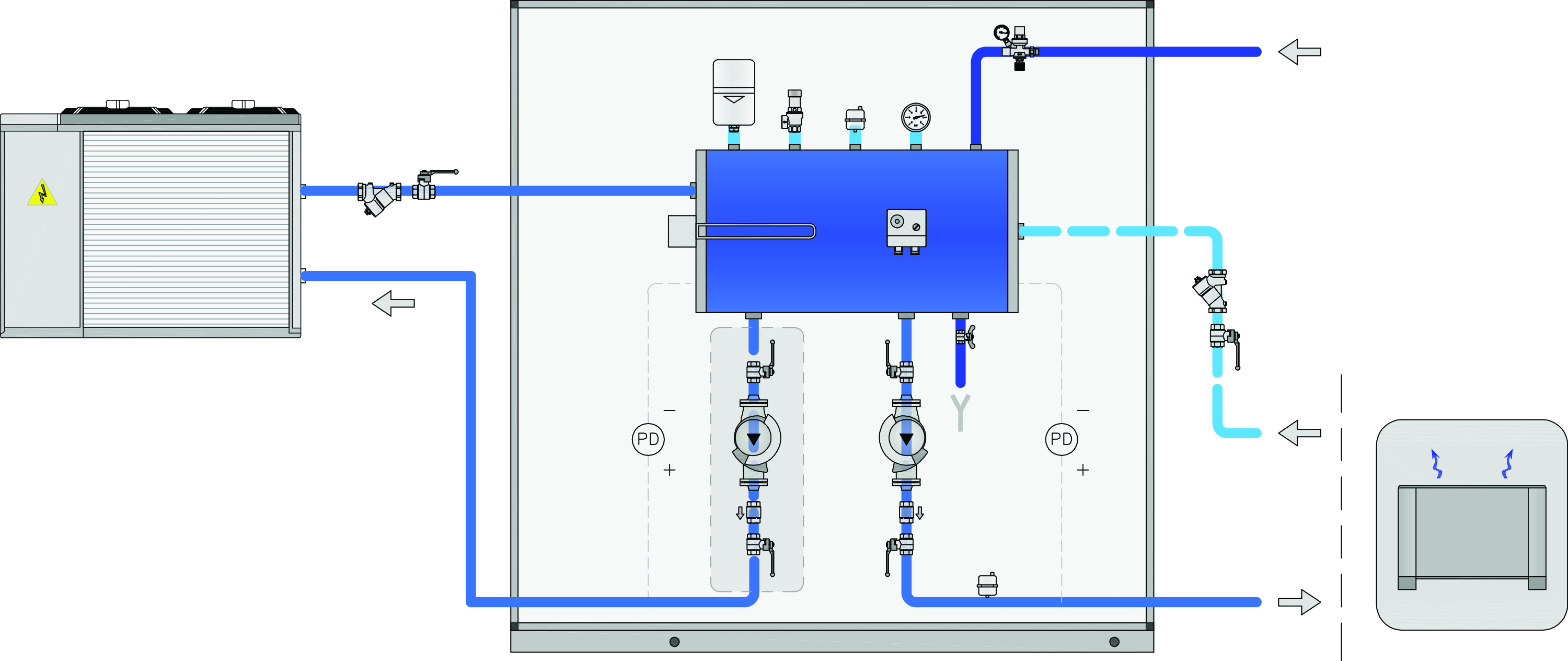

Layout 3



ZUBEHÖR

Für HPT-Hydraulikmodule bieten wir eine Reihe von Zubehörteilen an, sowohl standardmäßig als auch auf Anfrage, damit unsere Qualitätsprodukte alle Kundenanforderungen erfüllen können.

ZubehörteilBeschreibungAusführung
1 Schaltuhr für den PumpenwechselVerwaltung vom Pumpenwechsel in bestimmten Zeitabständen bei den Ausführungen mit Doppelpumpe.Standard
2 DifferenzdruckschalterSicherheitseinrichtung zur Kontrolle der Durchflussmenge.Standard
3 Vibrationsdämpfende StützfüßeSie werden an den Auflagepunkten der Maschine angebracht und dämpfen Vibrationen.Standard
4 InverterPumpensteuerung durch Inverter mit 0-10 bar-Sensor und 4-20 mA-Stromsignal.Auf Anfrage
5 Elektrischer FrostschutzheizelementDer Satz besteht aus einem oder zwei 1300W elektrischen Heizelementen mit Frostschutz-Doppelthermostat. Sie werden im Behälter montiert geliefert.Auf Anfrage
6 SchallschutzbeschichtungSchalldämmung der Maschine durch Dämpfung der Lärmemissionen.Auf Anfrage
7 FilterFiltersieb mit 1000-Mikron-Löchern, das die Pumpen vor eventuellen Verunreinigungen der Anlage schützt.Auf Anfrage
8 StrangregulierventileSie dienen zum hydraulischen Abgleich im Kreislauf.Auf Anfrage
9 Maßgeschneiderte AnschlüsseAuf Anfrage sind Flansch- /Victaulic- /übergroße Anschlüsse in verschiedenen Materialien erhältlich.Auf Anfrage
