Агрегаты HPT

Гидравлические станции с накопительной емкостью

Агрегаты HPT являются гидравлическими станциями с инерционными накопителями, они предназначены для сокращения сроков наладки систем кондиционирования и охлаждения. Агрегаты могут сочетаться со всеми типами чиллеров.

Широкий выбор сочетаний насос-накопительная емкость позволяет удовлетворить любые требования при проектировании системы. В наличии представлены многочисленные исполнения с одним или двойным насосом и накопительной емкостью от 100 до 2500 литров.

В зависимости от расположения агрегата HPT, чиллера и системы можно получить 3 различных типа размещения. Стандартные агрегаты HPT относятся к типу размещения 1, по запросу могут быть типа размещения 2 и типа размещения 3.

ХАРАКТЕРИСТИКИ

Диапазон емкости

От 100 до 2500 литров

Диапазон расхода

От 1 до 230 м3/ч

Исполнение контроля насоса

ВКЛ/ВЫКЛ или инвертор

Стандартное исполнение

Одинарный или двойной насос

Питание

Три фазы 400 Вольт

Расположение накопительной емкости

Вертикальное/горизонтальное



СХЕМА

Компания Fiorini предлагает три различных схемы размещения для гидравлических станций с накопительной емкостью HPT: стандартную и по запросу. Такие схемы размещения предлагают решения, которые идеально подходят для удовлетворения различных потребностей клиентов.



Тип размещенияОписаниеИсполнение
Схема 1Гидравлический модуль, чиллер и система соединены между собой последовательно, поэтому расход воды постоянен во всей системеСтандартное
Схема 2Гидравлический модуль и чиллер образуют первичный контур, гидравлический модуль и система образуют вторичный контур. Таким образом получаются два контура с независимыми между собой расходамиПо запросу
Схема 3Гидравлический модуль и чиллер образуют первичный контур, гидравлический модуль и система образуют вторичный независимый контур. Таким образом получаются два контура с независимыми расходамиПо запросу



HPT-схема 1

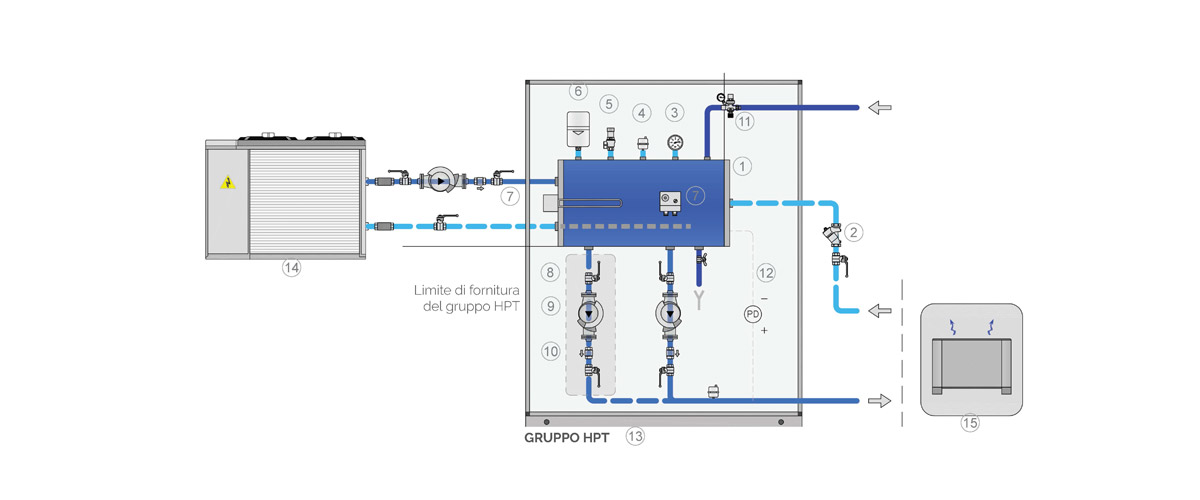

HPT-схема 2

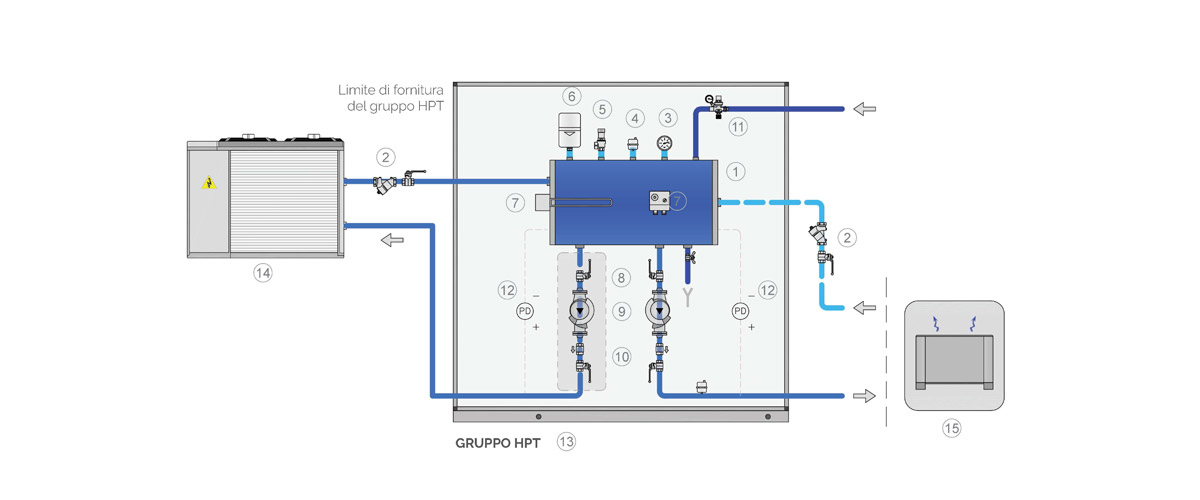

HPT-схема 3



КОМПЛЕКТУЮЩИЕ

Для гидравлических станций НРТ компания Fiorini предоставляет клиенту ряд комплектующих, как стандартных, так и по запросу, необходимых для обеспечения качественных изделий, которые отвечают всем потребностям заказчика.



Тип комплектующегоОписаниеИсполнение
1 Таймер чередования насосовУправление чередованием насосов за определенные временные промежутки в исполнениях с двойным насосом. Стандартное
2 Дифференциальный датчик давленияПредохранительное устройство для проверки потока. Стандартное
3 Виброгасящие ножкиРазмещены в точках опоры машины, уменьшают вибрацию. Стандартное
4 ИнверторУправление насосом через инвертор с датчиком 0-10 бар и сигналом 4-20 мA.По запросу
5 Электрический нагревательный элемент защиты от замерзанияКомплект из одного или двух электрических нагревательных элемента на 1300 Вт, комбитермостат с защитой от замерзания, поставляются в собранном виде и установленными в бак.По запросу
6 Звукопоглощающая обшивкаЗвукоизоляция корпуса и понижение уровня звуковых излучений.По запросу
7 ФильтрФильтр на 1000 микрон для защиты насосов от загрязнений.По запросу
8 Балансировочные клапаныОбеспечивают балансировку контура.По запросу
9 Соединения по индивидуальному запросуПо запросу в наличии фланцевые/victaulic/увеличенные соединения из различных материалов.По запросу

Accessori HPT

Plug and Play
Tested
Cooling
